Parapete XhamiHorizon

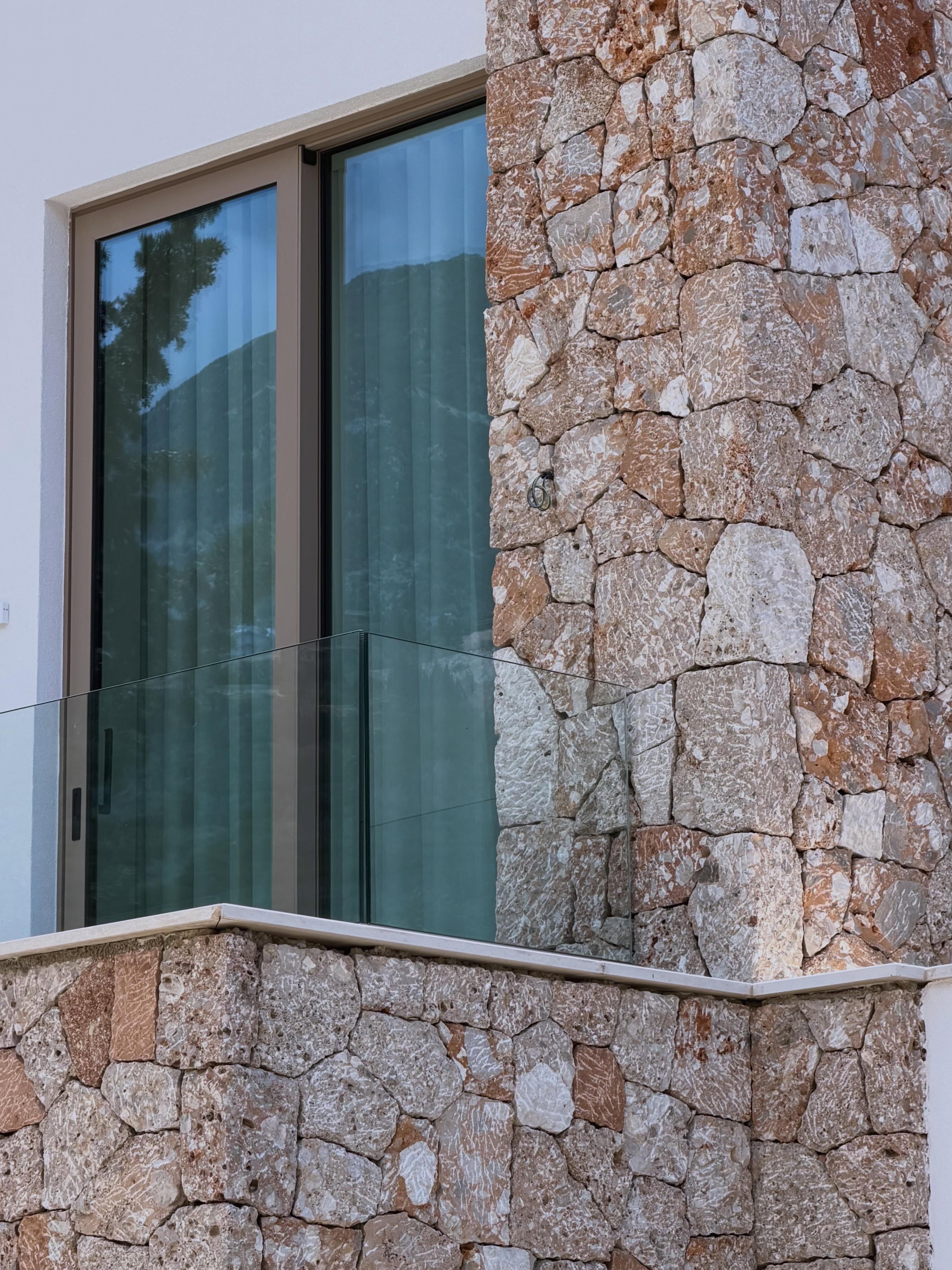

Alupasion Parapet Xhami
Sistemi Horizon është projektuar për arkitektët dhe projektuesit që kërkojnë një estetikë minimale pa kompromentuar performancën. Me profile të fshehura dhe linja të pastra, ai krijon një barrierë xhami pothuajse të padukshme, duke maksimizuar transparencën dhe panoramën e hapësirës.
Kërko fletën teknike →Karakteristikat Teknike
- Lartësia max
- 1 000 mm
- Klasa e ngarkesës
- 0.5 kN/m
Rezidenciale, ballkone
- Lartësia max
- deri në 600 mm
- Klasa e ngarkesës
- C2: 2,00 kN/m
- Lartësia max
- deri në 800 mm
- Klasa e ngarkesës
- C2: 2,00 kN/m
- Lartësia max
- 1 100 mm
- Klasa e ngarkesës
- 1.0 kN/m
Hoteleri dhe publike
- Lartësia max
- deri në 1000 mm
- Klasa e ngarkesës
- C2: 2,00 kN/m
- Lartësia max
- 1 200 mm
- Klasa e ngarkesës
- 3.0 kN/m
Zona me turmë
- Lartësia max
- deri në 1100 mm
- Klasa e ngarkesës
- C2: 2,00 kN/m
- Lartësia max
- 1 200 mm
- Klasa e ngarkesës
- 3.0 kN/m
Pa hekurudhë kapëse — free edge
- Lartësia max
- 1 100 mm
- Klasa e ngarkesës
- 1.0 kN/m
Privatësi për tarraca
| Lloji i xhamit | Trashësia | Lartësia max | Klasa e ngarkesës | Shënime |
|---|---|---|---|---|
| Laminat i temperuar | 13.52 mm (6.6.4) | 1 000 mm | 0.5 kN/m | Rezidenciale, ballkone |
| HZ-M | 6+6 mm | deri në 600 mm | C2: 2,00 kN/m | |
| HZ-M | 8+8 mm | deri në 800 mm | C2: 2,00 kN/m | |
| Laminat i temperuar | 17.52 mm (8.8.4) | 1 100 mm | 1.0 kN/m | Hoteleri dhe publike |
| HZ-L | 8+8 mm | deri në 1000 mm | C2: 2,00 kN/m | |
| Laminat i temperuar | 21.52 mm (10.10.4) | 1 200 mm | 3.0 kN/m | Zona me turmë |
| HZ-L | 10+10 mm | deri në 1100 mm | C2: 2,00 kN/m | |
| Laminat SentryGlas | 17.52 mm SGP | 1 200 mm | 3.0 kN/m | Pa hekurudhë kapëse — free edge |
| Xham satinato | 17.52 mm | 1 100 mm | 1.0 kN/m | Privatësi për tarraca |
Profilet e sistemit
- HZ-M — Bazë alumini
- Për xham të laminuar 8+8 mm · Lartësia 95 mm · Gjerësia 80 mm
- HZ-L — Bazë alumini
- Për xham të laminuar 10+10 mm · Lartësia 120 mm · Gjerësia 90 mm
Materialet
- Lidhje alumini
- EN AW-6063 T66
- Anodizimi
- 15 µm (mesatar)
Fazat e montimit
- Vrimat
- Çdo 30 cm
- Fiksimi
- Prixhonjerë me rezinë kimike
- Prixhonjerë HZ-M
- M8 ose M10
- Prixhonjerë HZ-L
- M10 ose M12
- Shtrëngimi i bazës
- Moment përdredhës maksimal 20,0 N/m
- HZ-MB
- 4 copë për metër, hapi 300 mm
- HZ-R1
- 2 copë për metër
- HZ-R2
- 2 copë për metër
- Shtrëngimi i aksesorëve
- Moment përdredhës maksimal 8,0 N/m
- Regjistrimi
- Deri në 10 mm / 1000 mm
- Gomina e jashtme
- E vendosur në profil; prerje tek vija për profilin HZ-M
- Mbyllja
- Me profilin pikaq me gominën e brendshme të vendosur
Finishimet
- Në magazinë
- Argjend i anodizuar, E zezë e anodizuar
- Me porosi
- Anodizim Kafe, Anodizim Gold, kode RAL
Avantazhet e Sistemit
Pastërti maksimale vizuale
Pa profil vertikal — vetëm xham dhe horizont.
I certifikuar CE
Testuar sipas EN 1991-1-1 deri në 3.0 kN/m.
Rezistencë bregdetare
Anodizim 20 μm + vida inox A4.
Montim i thatë
Sistem kllapash — pa llaç, rregullim ±15 mm.
Komponentët e sistemit

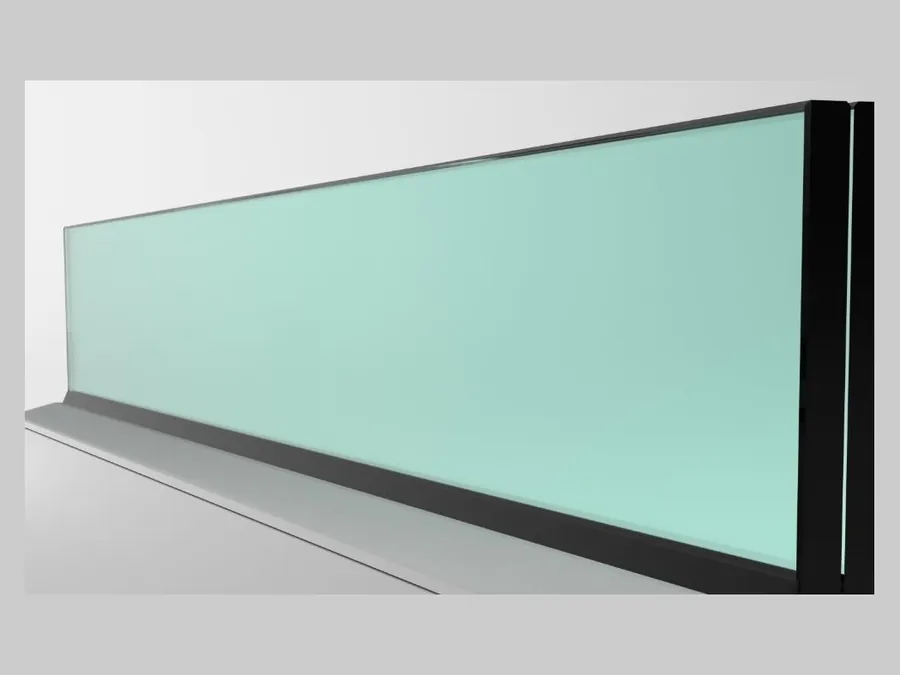

Xham i laminuar

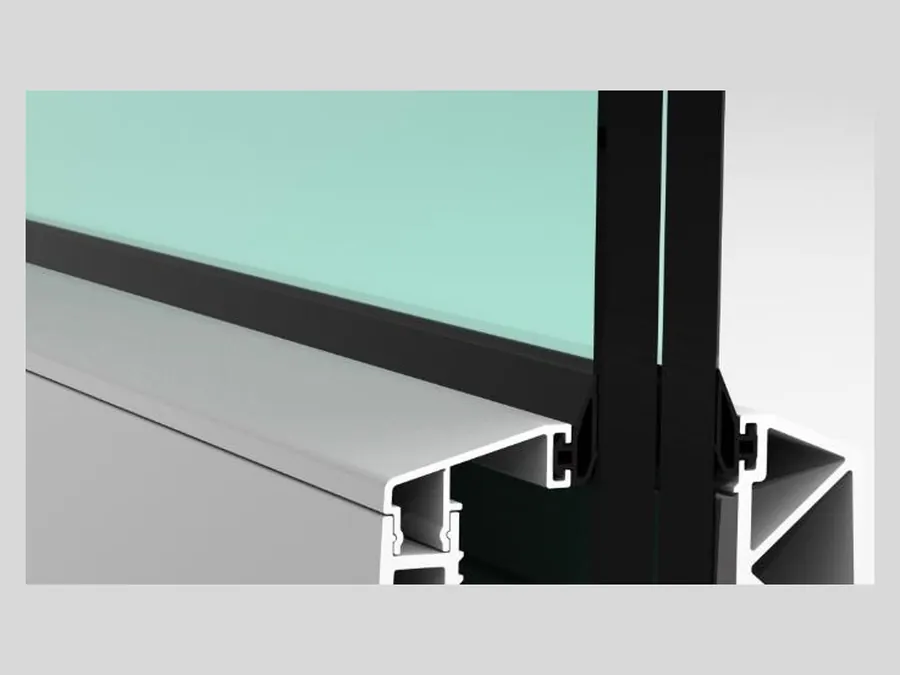

Pikaq me gominë të brendshme

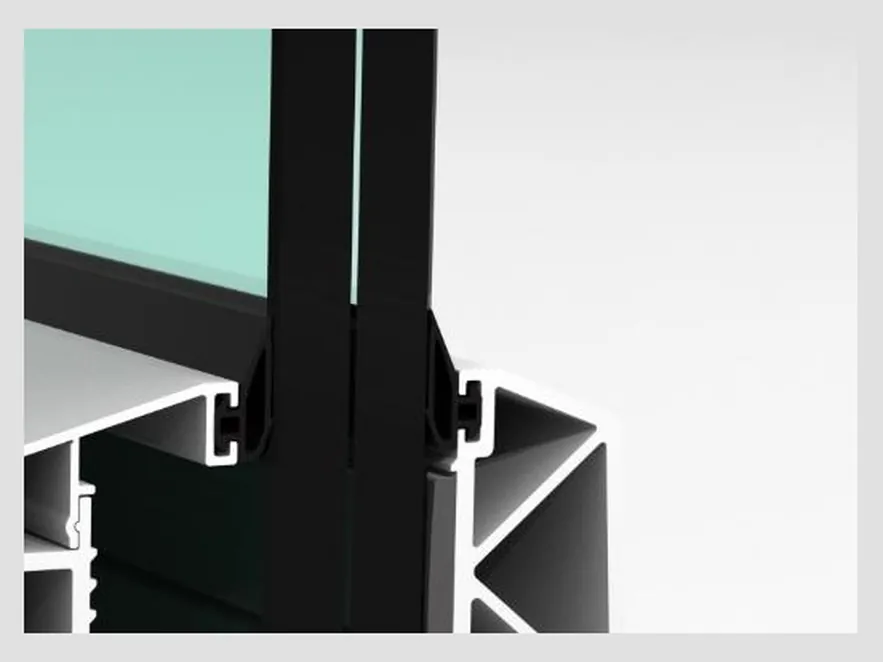

Gominë e jashtme

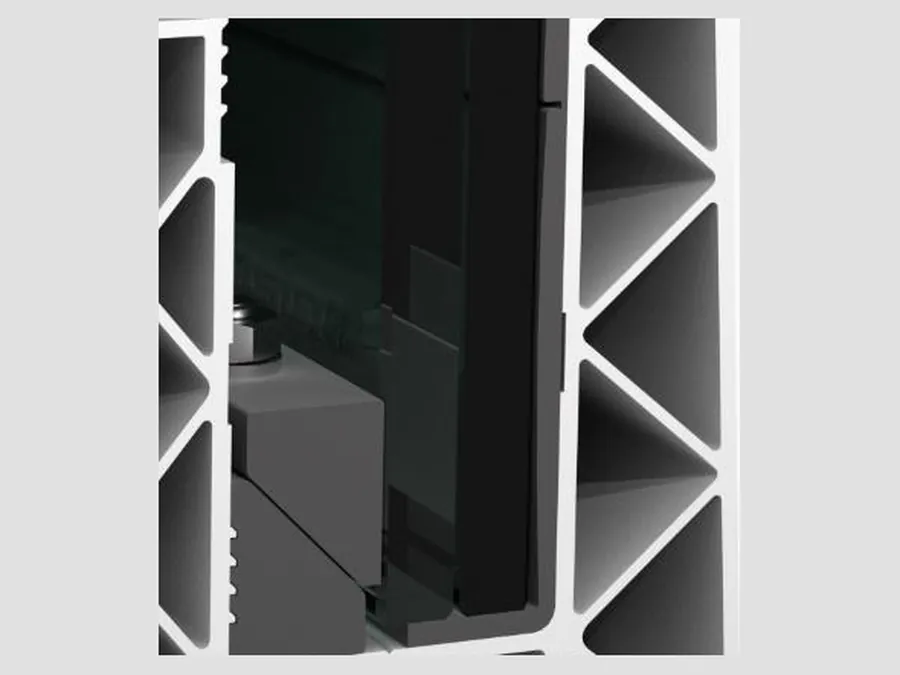

Mbështetëse xhami

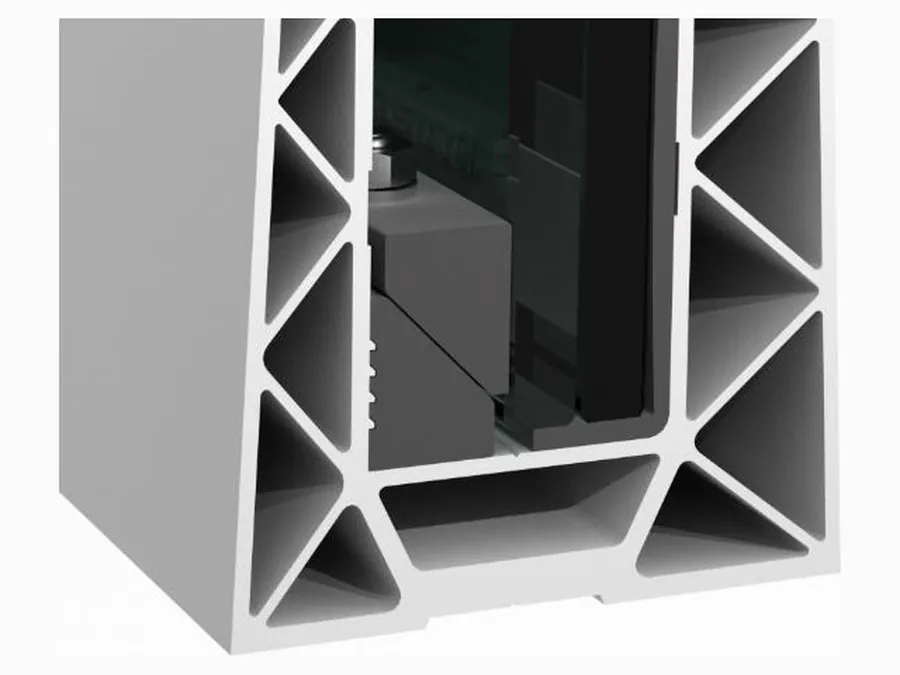

Aksesorët e shtrëngimit

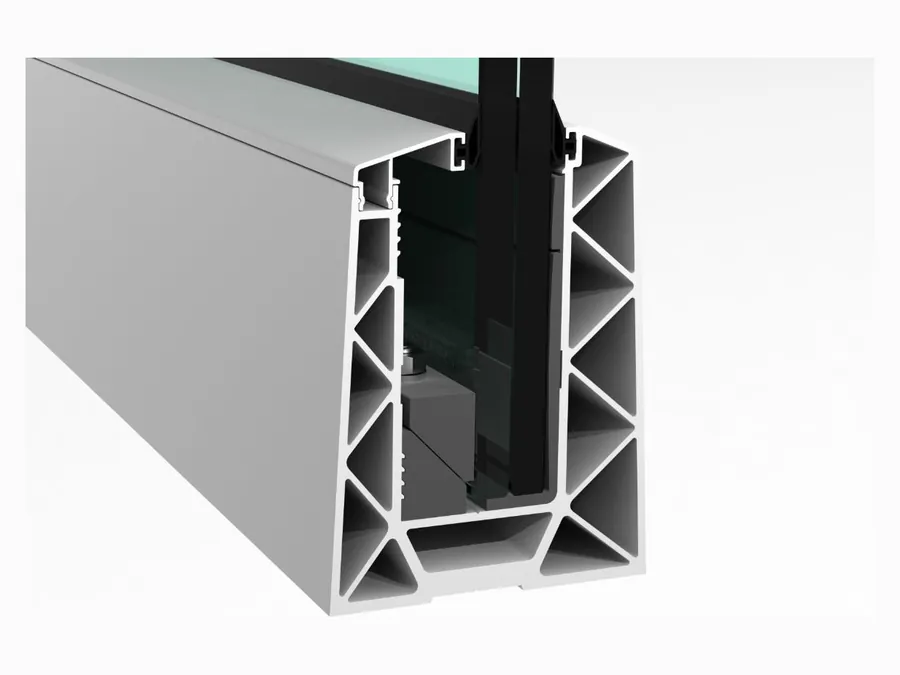

Bazë alumini

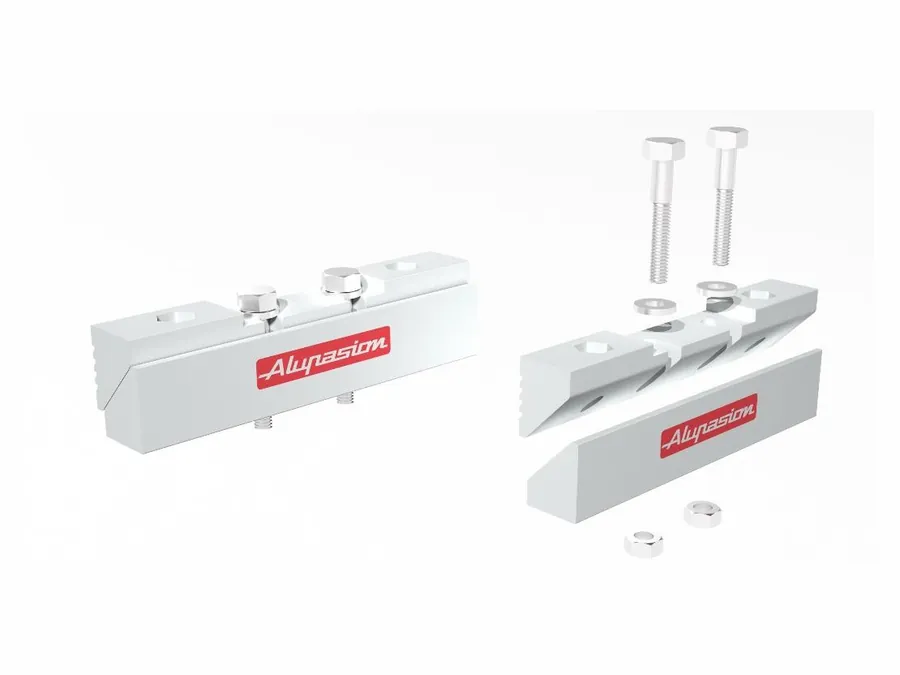

HZ-R1Aksesor i sipërmKomponente poliamidi + çift me vida M6 (INOX A2)

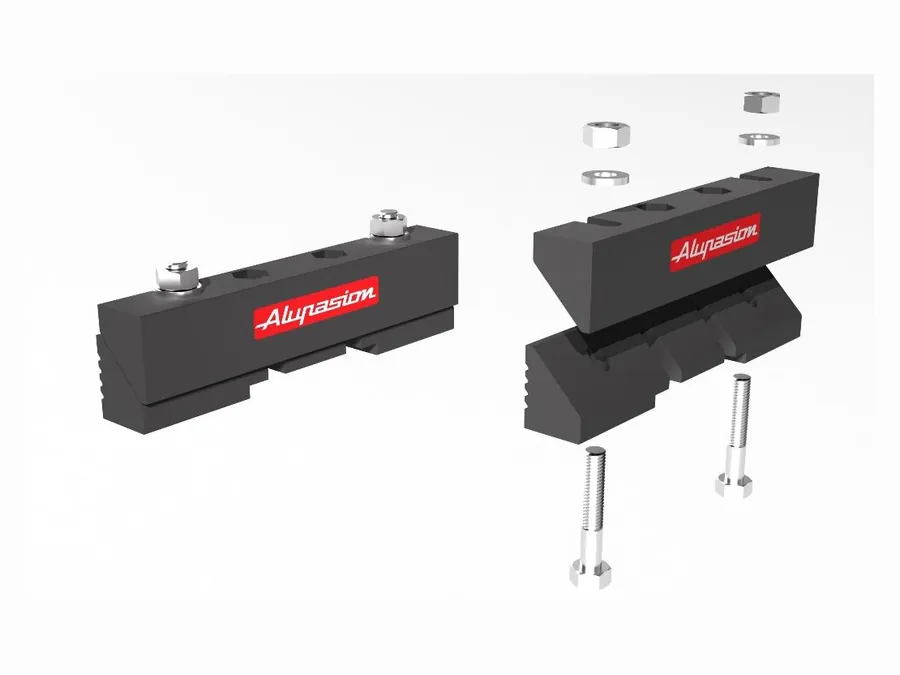

HZ-R2Aksesor i poshtëmKomponente poliamidi + çift me vida M6 (INOX A2)

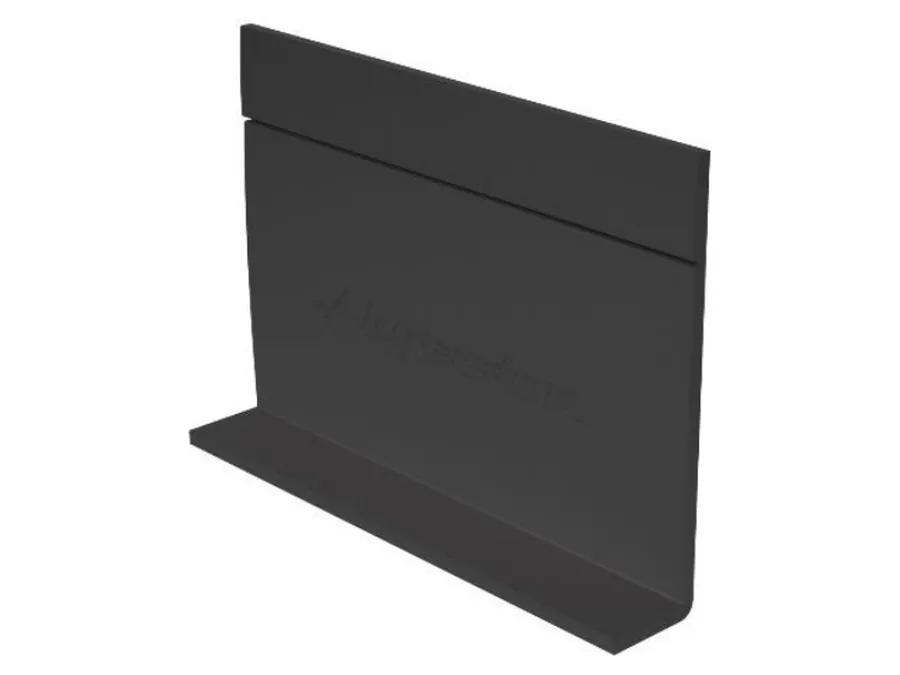

HZ-MBMbështetëse xhami në formë L-je

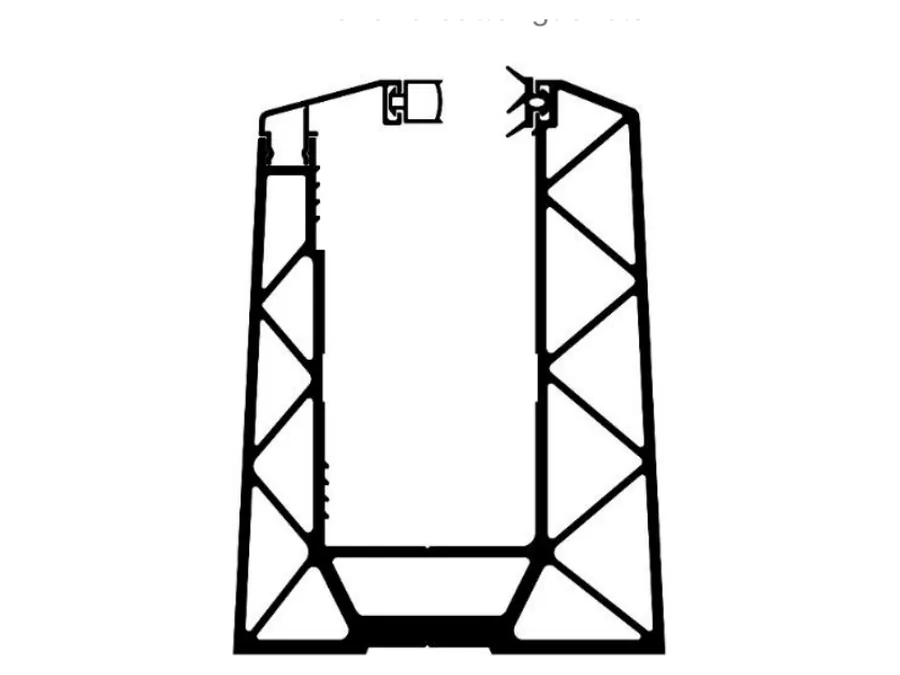

Gomina të brendshme dhe të jashtme
